MC60 24V-os tolókapumotor vezérlés

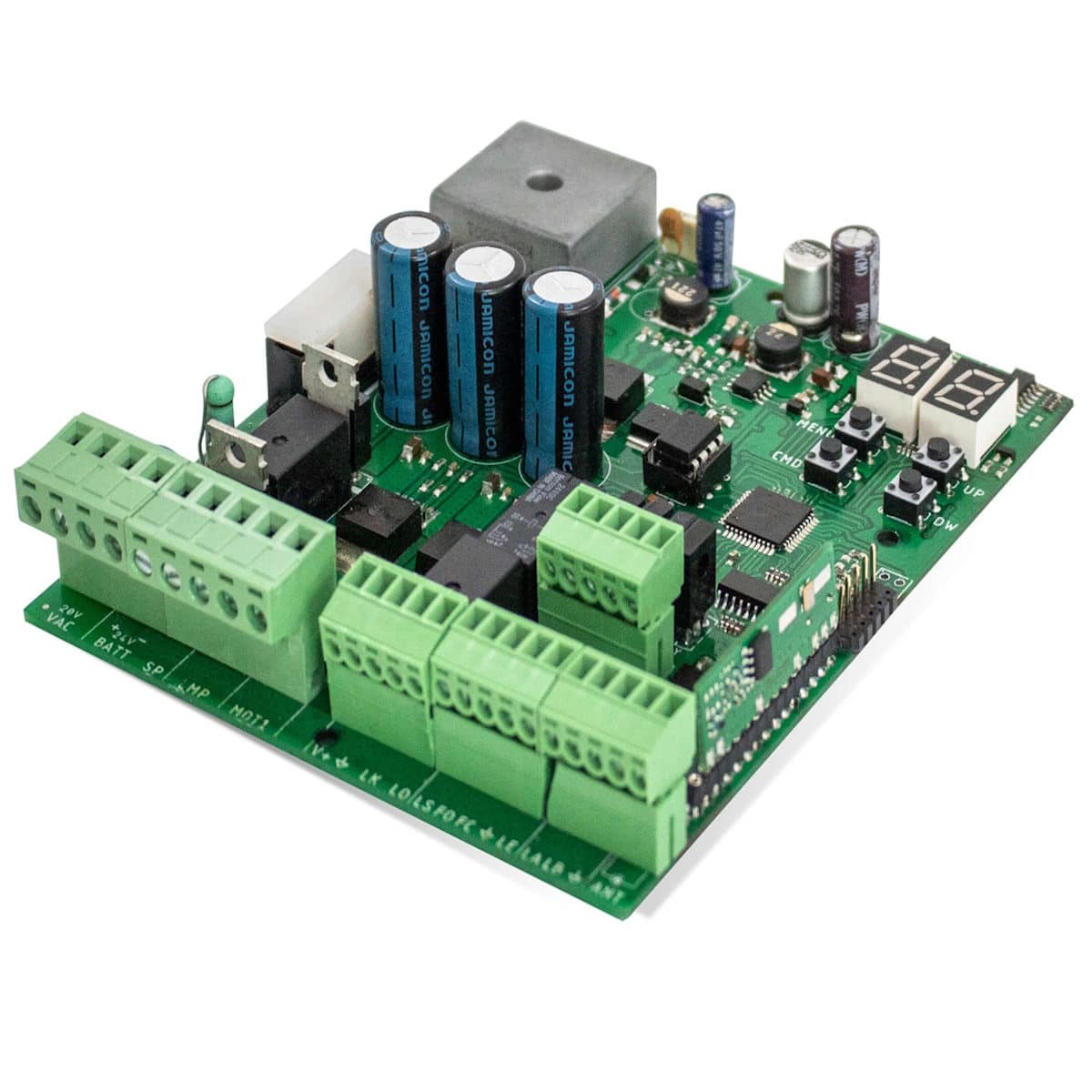

MC60 24V DC vezérlőegység digitális kijelzővel – univerzális megoldás kapu- és sorompóautomatizáláshoz

Kompakt és intelligens vezérlőpanel digitális kijelzővel a könnyű beállításhoz, ideális megoldás különféle 24V-os Motorline automatizálási rendszerekhez, mint például:

• Úszókapuk

• Tolókapuk

• Sorompók

• Süllyedő oszlopok (pollerek)

• Tengelyvég motoros rendszerek

Beépített rádióvevő:

• Frekvencia: 433,92 MHz

• Memória:

  • 100 db távirányító programozható teljes nyitás funkcióhoz

  • 100 db távirányító gyalogos áthaladáshoz

Bővítési lehetőség:

• Az MR17 külső vevőegység integrálásával további 500 távirányítóval bővíthető a rendszer kapacitása.

Gyári felszereltségként az alábbi 24V DC Motorline rendszerekhez:

• BRAVO524 kapumotor

• SLIDE1024 tolókapumotor

• Valamennyi kompatibilis sorompó, poller, valamint egyes tengelyvég motorral szerelt rendszerek

Funkciók és beállítási lehetőségek

• Automatikus és félautomata üzemmód:
  A működés programozható teljesen automatikus vagy manuális nyitás/zárás vezérlésre.

• Lassítás kezelése:
  Állítható lassítás nyitási és zárási végpozíciókhoz, külön szabályozható lassítási idő és sebesség.

• Motorerő és érzékenység szabályozása:
  Finomhangolható működési teljesítmény és akadályérzékenység a környezeti feltételekhez igazítva.

• Gyalogos bejáró funkció:
  Részleges nyitás funkció időzített automatikus visszazárással (1–99 mp között).

• Fotocella csatlakozási lehetőség:
  Két külön fotocella bemenet – biztonságos akadályérzékeléshez.

• Biztonsági él támogatás:
  Kompatibilis nyomásérzékeny biztonsági él csatlakoztatásával.

• Távirányító távprogramozás:
  Új távirányítók programozása meglévő távirányítón keresztül, közvetlen vezérlőhozzáférés nélkül a megfelelő beállítások elvégzését követően.

• Nyomógomb használat:
  Belső kapcsoló vagy portai nyomógomb csatlakoztatási lehetőség.

• Folyamatos jelenlét üzemmód:
  Aktiválás esetén a motor csak a nyomógomb folyamatos nyomva tartása alatt működik (pl. biztonsági alkalmazás).

• Lágyindítás funkció:
  Minden indításnál a motorerő fokozatosan épül fel az első másodpercben, így kíméli a mechanikát.

• Kerti világítás vezérlése:
  Külső világítás vezérlése beállítható időtartammal (1–99 perc között) vagy klasszikus villogó alkalmazása esetén tartós vagy villogó mód választható.

• Áthaladás érzékelés:
  A rendszer reagál a kapun való áthaladásra, és szükség esetén újraindítja az időzítést.

• Automatikus zárás:
  Fotocella áthaladás érzékelése után 5 másodperc elteltével automatikusan elindítja a zárási ciklust.

• Elektromos fékvezérlés:
  Lassítja a mozgást a végpozíciók előtt, vagy megfordítja a kapu irányát, ha közben új parancs érkezik.

• Műveletszámláló:
  Megjeleníti a vezérlő által elvégzett ciklusok számát (1 nyitás + 1 zárás = 1 ciklus).

• Társasházi mód:
  Nyitás közben és a nyitás utáni szünetidő alatt a rendszer nem fogad új távirányító-parancsot; zárás közben viszont engedélyezi az irányváltást.

• Automata zárás:                                                                                                                                                                                                               A vezérlés beállítható, hogy a gyalogos illetve a teljes nyitást követően 1-99 mp múlva kezdje meg a zárást amennyiben ez idő alatt nem érzékel akadályt. A funkció időtartama külön állítható mind a két nyitási mód esetén.

Műszaki adatok:

• Motor kimenet: 24 VDC 2x120W(max),
• Villogó lámpa kimenet: 24VDC 4W (max),
• RGB villogó lámpa kimenet: 24Vdc 100mA (max),
• Segédberendezések kimenet: 24Vdc/8W(max),
• Elektromos zár: 12/24Vdc 12W(max),
• Vezérlőpanel mérete: 150x100mm, szerelődobozt és a transzformátort valamint annak tartó konzolját külön kell rendelni.

Kompatibilis a Motorline Mconnet LINK Wifi modullal.

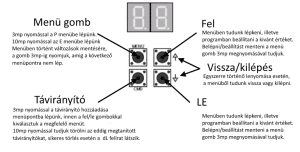

Programozás

Az alábbiakban néhány egyszerűbb és általánosabb beállítást bemutatunk, mely nem helyettesíti a vezérlés használati útmutatójának tanulmányozását, mely minden egyéb beállítást/funkciót és biztonsági beállítást részletesen tartalmaz.
