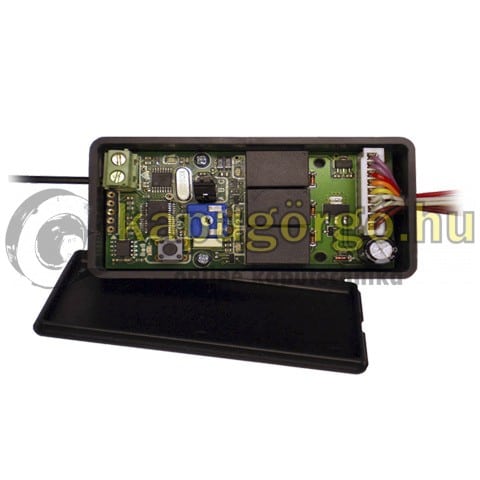

Vevő 1 csatornás

1 csatornás dobozos vevő adókhoz, mely maximum egy gyártmányú motor távvezérlését teszi lehetővé távadó használatával.

Felhasználás

eltérő gyártmányú kapunyitó motor egy távirányítóval történő működtetéséhez

Műszaki adatok

Tápfeszültség: 12/24Vac/Vdc

Működési frekvencia: 433,93MHz

Tanítható kódok száma: 100

Relé kimeneti terhelhetősége: 1A/24V

1db monostabil csatorna (1 db relé)

Drótantennával és bekötő kábelekkel együtt

Koaxiális antenna csatlakozási lehetőség

Üzemmód választása jumperrel

Betanítás:

A távirányító és a vevő betanítását a kezelési útmutatóban leírtak szerint kell kivitelezni. A vevőpanel tanítási és törlési műveleteinek kiinduló állapota a vevő alapállapota, amelyben egy LED sem világít a vevőpanelen. Egy távirányító egy adott gombjának megtanítása két lépésből áll.

1. lépés: Tanuló nyomógomb rövid lenyomása az Uni Fit Rx1 panelen (visszajelzés: a tanuló-led valamint az 1.csatorna-LED kigyullad)
2. lépés: Távirányító gomb megtanítása 2 lépésben, 2A és 2B pontok egymás után.
2A: a távirányító adott gombját határozottan lenyomjuk (visszajelzés: 1.csatorna-LED vibrálva világít)
2B: 6 mp-n belül mégegyszer ugyanazon a távirányítón ugyanazt a nyomógombot lenyomjuk (visszajelzés: az eddig vibráló 1.csatorna-LED egy pillanatra elalszik, majd folymatosan világít. Ezzel jelzi, hogy a tanulás sikeres volt.)
3. lépés: összes többi távirányítót a 2A és 2B lépések alapján lehet az 1.csatornára programozni
4. lépés: Kilépés a tanuló üzemmódból: a tanuló nyomógomb röövod megnyomásával

Összes távadó törlése:

A Tanuló nyomógomb hosszú (kb 3 másodperces) lenyomása, majd felengedése az Uni Fit Rx1 panelen (visszajelzés: a 1.csatorna LED ötször felvillan)
