Harmonika ajtó Ipari szett 200 kg -4 tag

Name: Harmonika ajtó Ipari szett 200 kg -4 tag - Kapugorgo.hu
SKU: STEV2
Price: 79500 HUF
Availability: InStock

Cikkszám: STEV2 Kategória: Függőkapu szett

Harmonika vasalatok 200kg teherbíráshoz, 4 taghoz elegendő vasalattal, melyek egy oldalra érkeznek, vaskerethez hegeszthető

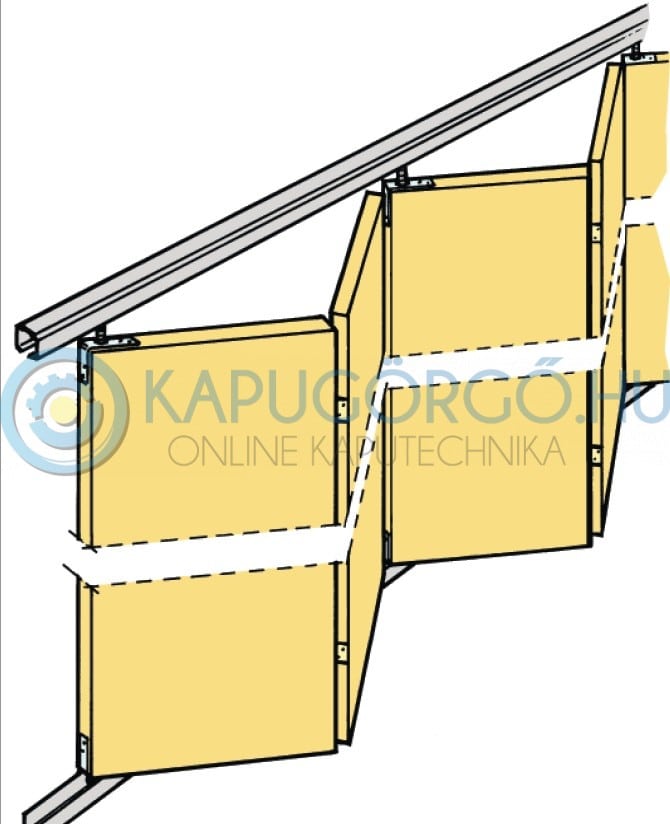

Függőkapu sín hossza: 6 méter Sín mérete: 42x53x2,5 mm Teherbírás 2 csapágyas görgővel: max. 200 kg Görgő átmérő: 44 mm Szerelhető ajtótag száma: 4 db tagra elegendő vasalat Ipari harmonika ajtó vasalat garnitúra 200 kg teherbírással. A szettekben egységesen 6 méter felső függőkapu sín és 6 méter alsó vezető sín található, valamint a kialakításhoz szükséges vasalatok. Az alábbiakban 4 tagú ipari harmonika ajtó szettet készítettünk 200 kg teherbírással. A kép illusztráció a tervezett ajtó tagok mennyisége befolyásolja a szükséges alkatrész mennyiséget jelenleg 4 tag elkészítéséhez elegendő a vasalat. További ajtótag bővítése esetén plusz tagonként egy alsó és egy felső görgő szükséges, valamint plusz felső és alsó sínnel bővíthető. A vasalatok fém keretes kapuk kialakításához hegeszthetőek.

STEV2 Harmonika ajtó ipari vasalatok 200 kg nyíló - 4 tag- vaskerethez hegeszthető

A szett tartalma:

Görgő- Add meg a függőkapu görgő mennyiségét. Ha szeretnéd ütköztetni a görgőket a sínen belül, akkor adhatsz hozzá belső ütközőt is a sín két végére.

3 × 332 Hegeszthető függőkapu görgő

Készleten

8 430 Ft (6 638 Ft + ÁFA)

6 × 402 Hegeszthető zsanér - 170 mm

Készleten

805 Ft (634 Ft + ÁFA)

A szettbe 1 szál 6 méteres sínt teszünk!

A sín mérete: 42x53x2,5mm/ 6 fm.

1 × 339 Függőkapu sín - 339M - horganyzott

Készleten

34 100 Ft (26 850 Ft + ÁFA)

Milyen vezetőgörgőt tegyünk a szettbe?

A kapuszerkezet oldal irányú stabilitása, kilengés miatt szükséges. Több kialakításból is választhatsz, melyek tökéletesen beleilleszkednek a szettben lévő 30x30x2mm-es U acélba. Vezető görgőből 3 db-ra lesz szükséged, a 4 tag mozgatásához. Mindenképpen szükséges alkatrész.

1 × U-acél 6m/szál - 30 mm

Rendelésre (2-5 munkanap)

5 600 Ft (4 409 Ft + ÁFA)

335 Hegeszthető alsó vezető görgő

Beszállítás alatt

6 970 Ft (5 488 Ft + ÁFA)

345 Alsó vezető görgő

Készleten

3 650 Ft (2 874 Ft + ÁFA)

Műanyag vezető görgő - 460 - 25 mm

Készleten

1 100 Ft (866 Ft + ÁFA)

Fém vezető görgő - 462 - 25 mm

Készleten

890 Ft (701 Ft + ÁFA)

Milyen tartó konzolt tegyünk a szettbe? Választhatsz mennyezetre vagy oldalfalra szerelhetőt.

A gyártói javaslat, hogy 70 cm-ként helyezzünk el konzolt a felfogatáshoz.

Függőkapu sín fali tartókonzol - 339M sínhez

Készleten

3 250 Ft (2 559 Ft + ÁFA)

Függőkapu sín plafon tartókonzol - 339M sínhez

Készleten

3 810 Ft (3 000 Ft + ÁFA)

Milyen végütköztetőt tegyünk a szettbe? Választhatsz hegeszthető/betonozható vagy csavarozható kivitelt is.

Kapuütköző betonozható 110x70 mm

Készleten

3 180 Ft (2 504 Ft + ÁFA)

Kapuütköző, csavarozható - 120 mm-100mm közepe

Beszállítás alatt

3 810 Ft (3 000 Ft + ÁFA)

Készleten

Szerelés tipp:
A függőkapu konzolok oldal irányba vagy mennyezetre szerelhetőek, melyek a függősínek tartására szolgálnak. A szettben 2 konzol van. Javasolt felhasználás 70 cm-ként, ezért ezt pluszban rendelni szükséges. A görgők szorulásmentesen haladnak a sínben a teherbírást a 2 csapágyas görgő kialakítás, valamint a hegeszthető zsanéros kilakítású szár szakító szilárdsága adja. A menet átmérője: M12 mm. A 332-es görgők zsanéros szárát hegessze a fém ajtókeret oldalára, az ellenkező oldal keretre, mint ahova a 402-es zsanérok kerülnek. A vasalatok fémvázas ajtók telepítéséhez alkalmasak. Az ipari harmónika ajtók oldalirányú nyílás megvezetését valamint a kilengés elleni védelmet az alsó vezető görgők biztosítják, melyet az ajtókeret szélére kell felhelyezni, úgy, hogy az aljzaton elhelyezett 30x30x2mm -es U profilban fusson.

Tipp:
Takaró léc felhelyezésével a zsanérok elfedhetőek. A keretek között a zsanérok felhegesztése miatt egy kicsi hézag mindig van.
