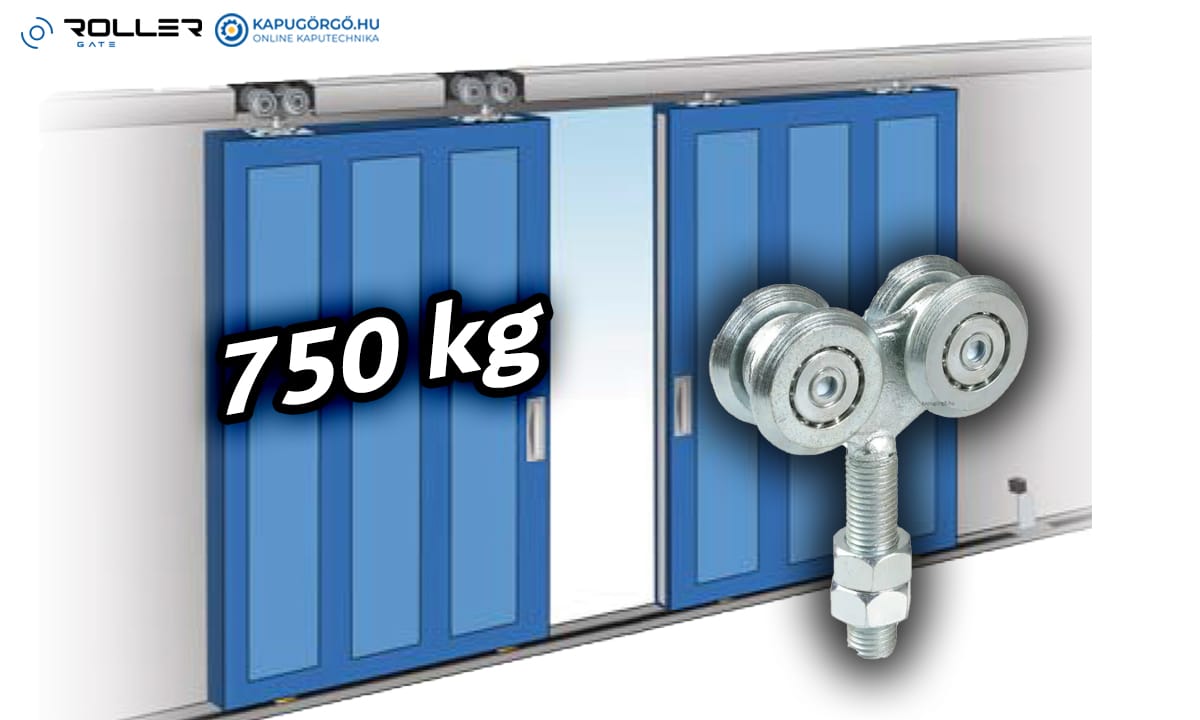

Függőkapu garnitúra 750kg kapusúlyig, 4 fémcsapágyas (átm: 54mm, M20) görgővel, 339G/GG horganyzott vagy fekete nyers sínnel (58x66x3mm) és választható egyéb kiegészítőkkel. Alakítsd a garnitúra tartalmát a saját igényeid szerint.
Add meg a függőkapu sín mennyiségét! 1 szál / 6 méter!
1 szál sín 6 méter hosszú, így ennek megfelő darabszámot állíts be. Felár ellenében 0,5 szál is vásárolható. Válaszd ki, hogy horganyzott vagy fekete szénacél sín legyen. A sín mérete: 58x66x3mm/ 6 fm.
Beszállítás alatt
Görgő és átmenő konzolok, belső ütköző
Választhatsz zárt vagy nyitott csapágyas függőkapu görgőt. Minden görgőhöz érdemes az önbeállást elősegítő vasalat beépítése. A vasalat nem szükséges de segíti a görgők minimális önbeállását és mozgását.Ha szeretnéd ütköztetni a görgőket akkor a belső ütközőt is adhatsz hozzá.
Milyen vezetőgörgőt tegyünk a szettbe?
A kapuszerkezet oldal irányú stabilitása, kilengés miatt szükséges. Több kialakításból is választhatsz, annak megfelelően milyen U-acélt fogsz használni. Mindenképpen szükséges alkatrész.
Milyen tartó konzolt tegyünk a szettbe? Választhatsz mennyezetre vagy oldalfalra szerelhetőt.
A gyártói javaslat, hogy 70 cm-ként helyezzünk el konzolt a felfogatáshoz.
Milyen végütköztetőt tegyünk a szettbe? Választhatsz hegeszthető/betonozható vagy csavarozható kivitelt is.
Készleten
Milyen szettet tudsz összeállítani? Segítünk!
A kívánt kapunyílásnak megfelelően, a garnitúrát igényeid szerinti függőkapu sín hosszúsággal alakíthatod ki, megadhatod, hogy mennyi és milyen típusú konzolt tegyünk a szettbe, valamint az összes alkatrész mennyiségét módosíthatod. Általában horganyzott kivitelű függőkapu sínt teszünk a szettekbe, de elérhető fekete szénacél kivitelben is. Készíthetsz egyszárnyú vagy akár kétszárnyú kialakítású függőkaput is, semmi nem szab határt csak a fantáziád. Alakítsd a garnitúra tartalmát a saját igényeid szerint.
Szerelés:
A függőkapu konzolok a függőkapu sínek megtartására és felfogatására szolgálnak. Szereld a konzolt a teherhordó falra, gerendára vagy a mennyezetre a megfelelő rögzítési móddal, hogy egy stabil kialakítást kapj. A gyártói javasolt konzol mennyiség: 70 cm-ként / 1 db konzol. A görgők szorulásmentesen haladnak a sínben, melyek a teher hatására a függőkapu sín alsó hasításában futnak, a görgő menetesszár átmérője: M20 mm. A keret és a menetesszár találkozásánál érdemes beépíteni az önbeállást segítő vasalatot, mely könnyíti a szerkezet mozgását és a görgő menetesszárának ad egy minimális mozgásteret, hogy alkalmazkodjon mozgás közben. A függőkapu oldalirányú kilengését az alsó vezető görgő biztosítja, melyet vagy a függőkapuszerkezet aljára érdemes telepíteni, úgy hogy az aljzaton elhelyezett U profilban fusson, vagy megfordítva az U profil kerül a függőkapuszerkezet aljára és az alsó vezető lesz az aljzatra telepítve. Vezetőgörgő kiépítése mindenképpen szükséges. A függőkapu szerkezetünk végütköztetésére is gondoljuk mind nyitási és zárási irányba egyaránt. Többféle kialakítással tudjuk ezt megoldani, akár a sínben belső ütköző használatával vagy talajra telepíthető gumis ütközőkkel.
Az összeállított garnitúra célja, hogy megkönnyítse a rendelés menetét és egyben átlátható legyen a legszükségesebb alkatrész lista, természetesen azokat bővíteni illetve egyedivé lehet tenni. Kérd szakértő kollégáink segítségét.
Az alábbi variációkat állíthatod össze:
F750 -Függőkapu Grand szett 6 méter 58x66x3mm függőkapusínnel, 750 kg-ig, 2 db 4 fémcsapágyas (átm.54mm) függőkapu görgővel M20-as menettel, alsó vezető görgővel, ütközővel, konzollal
F752 -Függőkapu Grand szett 12 méter 58x66x3mm függőkapusínnel, 750 kg-ig, 2 db 4 fémcsapágyas (átm.54mm) függőkapu görgővel M20-as menettel, alsó vezető görgővel, ütközővel, konzollal
A fenti garnitúrákban alakíthatod a konzolok szerelési módját pl.: mennyezeti vagy oldalszerelésű konzollal, megadhatod a görgők, és függőkapu sínek mennyiségét, vagy alakíthatod egyéni elképzeléseid szerint, az összes alkatrészt.
| C-sín hossza | Javasolt gyártó konzol mennyiség ( 70 cm-ként) |
| 1,5 méter | 2-3 db konzol |
| 3 méter | 5 db konzol |
| 6 méter | 9 db konzol |
| 12 méter | 18 db konzol |
| 15 méter | 22 db konzol |
| 18 méter | 26 db konzol |
| Cikkszám | F750-F752 |
|---|---|
| Elérhetőség | Készleten |
| Ár | 86 502 Ft (68 112 Ft +ÁFA) |
